Infraestructura de conexión de la red WiFi en la EUI

• Contamos con 6 bloques donde se reparten las antenas de la UPM que emiten los 3 SSID's (WIFIUPM, eduroam y EUI) y las antenas propias de la EUI.
• En cada uno de esos bloques hay instalado un 3Com 4400 PWR, donde se recibe el tráfico gestionado por cada antena, y que presenta definidas 2 vlans: la VLAN por defecto, donde se deja el tráfico recibido por las antenas propias de la EUI, y la VLAN 313, donde se envía el tráfico recibido por las antenas de la UPM para su posterior envío al Rectorado.
• En el CDC se recibe el tráfico de cada uno de los switchs 3Com 4400 PWR en un 3Com 4900SX, con lo que ya tendríamos TODO el tráfico WiFi junto en un único punto. Obviamente también en este punto se encuentra definida la VLAN 313.
• Desde el 3Com 4900SX conectamos directamente con el 3Com 5500 donde la VLAN 313 se une al resto de las VLANs para su envío al Rectorado, y con el equipo router/proxy que autoriza a los usuarios de la red WiFi y que asigna direcciones ip's a los usuarios del SSID EUI.
• Siguiendo la configuración original del servicio, desde la EUI enviamos hacia el Rectorado TODO el tráfico de las antenas de la UPM haciendo uso de la VLAN 313, y desde allí nos envían de retorno el tráfico del SSID EUI a través de la VLAN 35, que en la EUI conectamos directamente al router/proxy de autorización WiFi.

Cambios de Ip's de los switches WiFi

• A fecha de 17-03-2010:

  -Los 3Com 4400, que antes tenían Ip's del tipo 10.10.152.XXX/16, a partir de ahora son accesibles a tráves de Ip's del tipo 10.10.153.XXX/24, siendo la relación la siguiente:

  Ip anterior	Ip actual	Identificación
  10.10.152.160	10.10.153.10	4900 del CDC
  10.10.152.161	10.10.153.11	4400 del B1
  10.10.152.162	10.10.153.12	4400 del B2
  10.10.152.163	10.10.153.13	4400 del B3
  10.10.152.164	10.10.153.14	4400 del B4
  10.10.152.165	10.10.153.15	4400 del B5

  De este modo la 152 identificará únicamente a la red cableada y la 153 a la red WiFi (equipos de red). Está actualizada la configuración en todos ellos y comprobada la correcta conexión a través del interface web. Con ello ganamos la posibilidad de conectarnos a todos los equipos de red (router, switches y ap's) desde cualquiera de nuestros equipos. Actualmente era INVIABLE la conexión directa a los 3Com 4400 de la red WiFi.

  - En el Bloque III, el 3Com 4400 que recoge gran cantidad de ap's estaba conectado a una toma de corriente sin tensión. Hemos cambiado el punto de conexión a la regleta general y ya está accesible, con lo que los problemas de cobertura en la zona central de la Escuela y los lugares cubiertos por la antena del tejado deberían estar resueltos.

----------- o -----------

A continuación se amplia la explicación a las incidencias ocasionadas entre el 22-06-09 y el día 01-07-09 (ver incidencias del 2009).

Comportamiento observado

No se recibe tráfico desde el Rectorado a través de la VLAN 35 (PrivadaEUI), donde se supone que deberían aparecer al menos peticiones ARP solicitando una dirección Ip del tipo 192.168.155.X.

Actuaciones en la red WiFi a fecha 01-07-09

• Equipos de red 4400 PWR y 4900SX actualizados a las últimas versiones de software.
• STP habilitado en todos los equipos de red que intervienen en la "cadena WiFi". Ningún puerto deshabilitado y persisten los fallos de funcionamiento.
• Equipos de filtrado de red puenteados fisicamente para evitar posibles efectos secundarios.
• Aislamiento sistemático de los distintos bloques para y equipos de conexión para intentar "depurar" los problemas de conexión.
• Localización de la antena a la cual estamos asociados con dos clientes WiFi diferentes haciendo uso de la herramienta de gestión 3Com Wireless Switch Manager.
• Verificamos la corrección de los parámetros de configuración del perfil de red asociado a la EU Informática.

Posibles causas de fallo detectadas

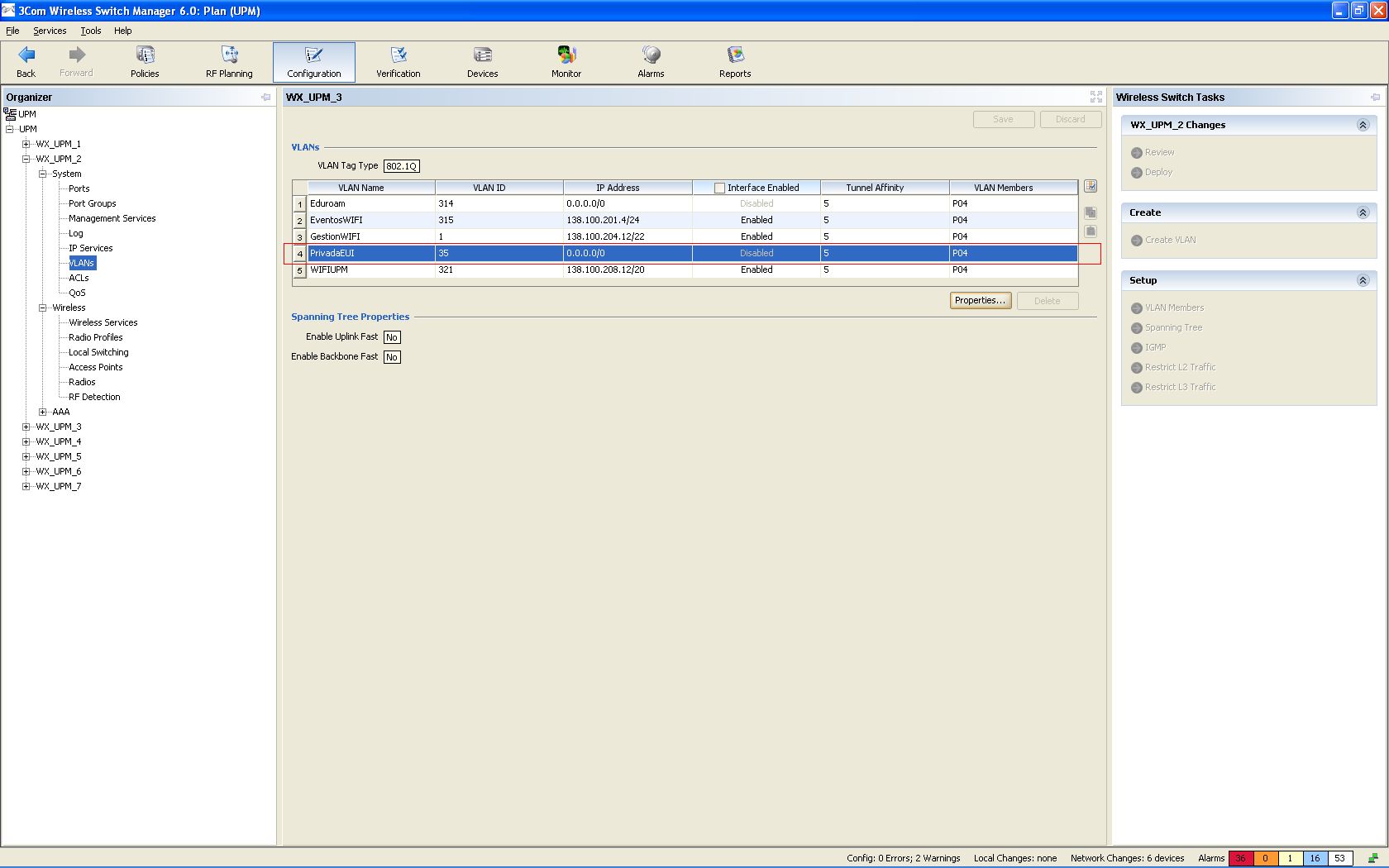

Según se observa en la captura adjunta, el interfaz VLAN 35 aparece como "Disabled". ¿ Tendrá relación con que no recibamos tráfico por la citada VLAN ?
